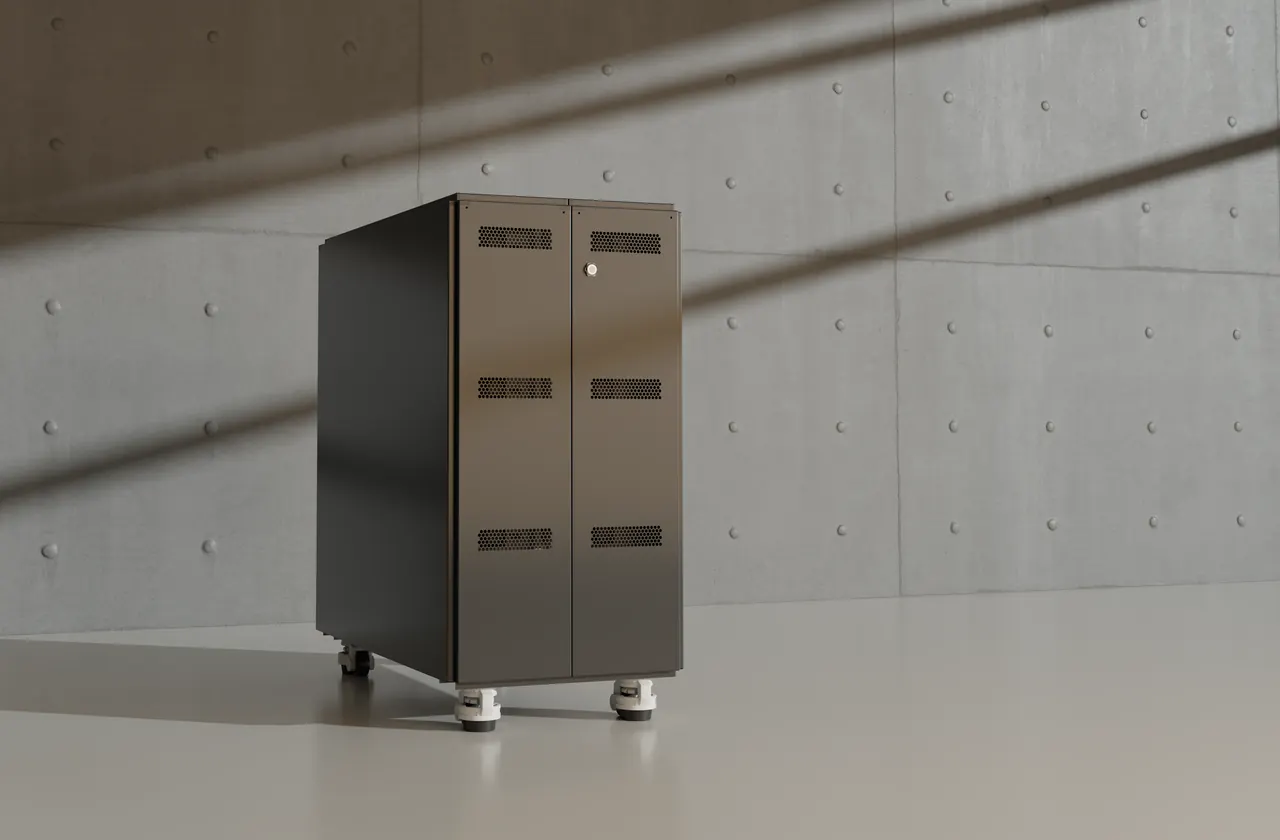

PS-LV
Der Speicher für Privathaushalte, Gewerbe und netzunabhängige Systeme.
Ein Speichersystem, fünf Ausbaustufen: Der PS-LV deckt mit 16 bis 192 kWh das Eigenheim ebenso ab wie Gewerbe, Landwirtschaft und netzunabhängige Inselanlagen. In jeder Größe stecken dieselbe Zelltechnik, dasselbe Monitoring und dieselbe Servicefähigkeit.
Jede Zellspannung wird einzeln gemessen, der Zellverbund ist definiert verpresst, temperaturgeführt gekühlt und bleibt bis zur einzelnen Zelle reparierbar. Darauf geben wir 10 Jahre Garantie mit 80 % zugesicherter Restkapazität. Die Nennspannung von 51,2 V folgt dem Niedervolt-Standard von Inselanlagen: PV-Strom speichern und nutzen funktioniert damit auch ganz ohne Netzanschluss.
Technische Daten
Nachstehende Tabelle fasst die technischen Daten der Varianten PS-LV.16 bis PS-LV.192 zusammen.

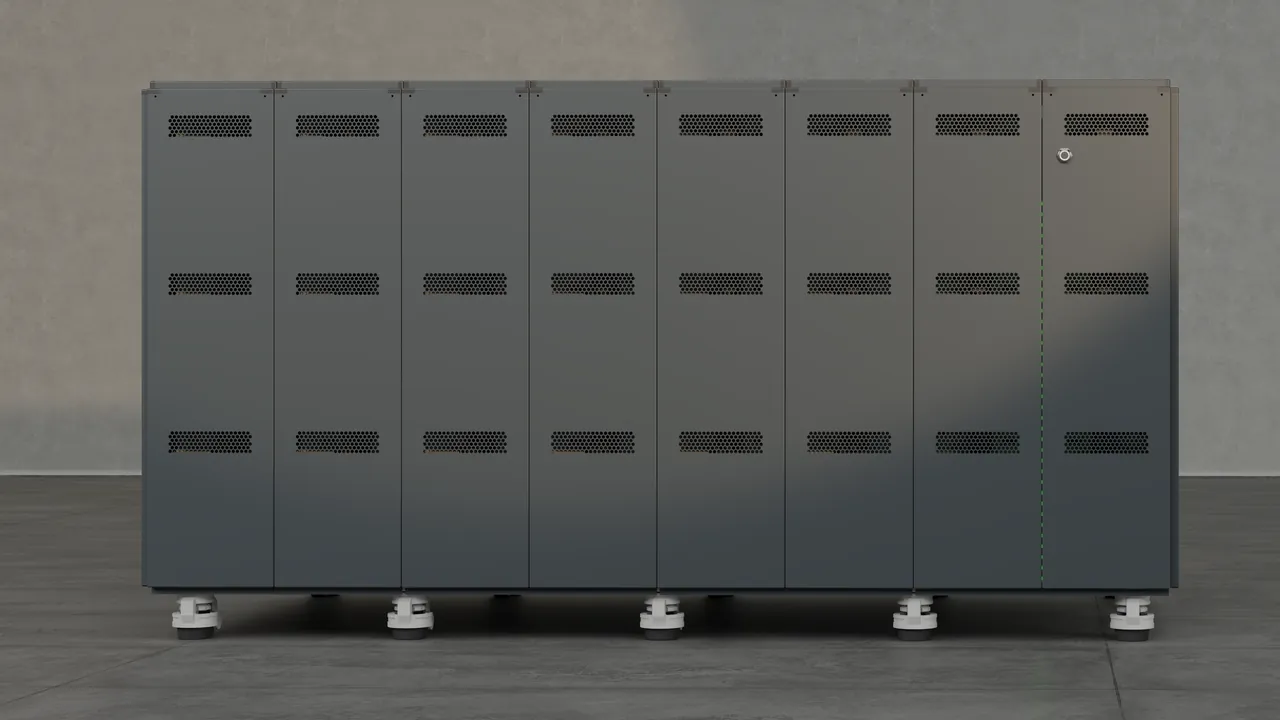

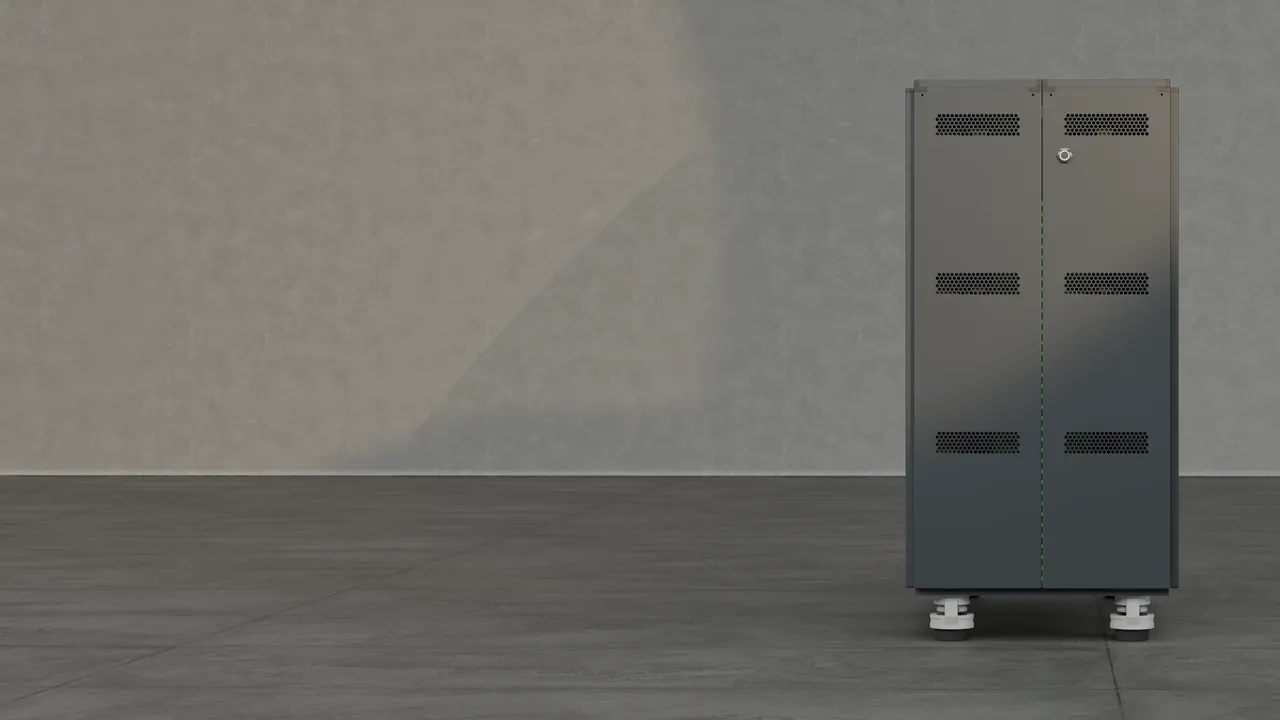

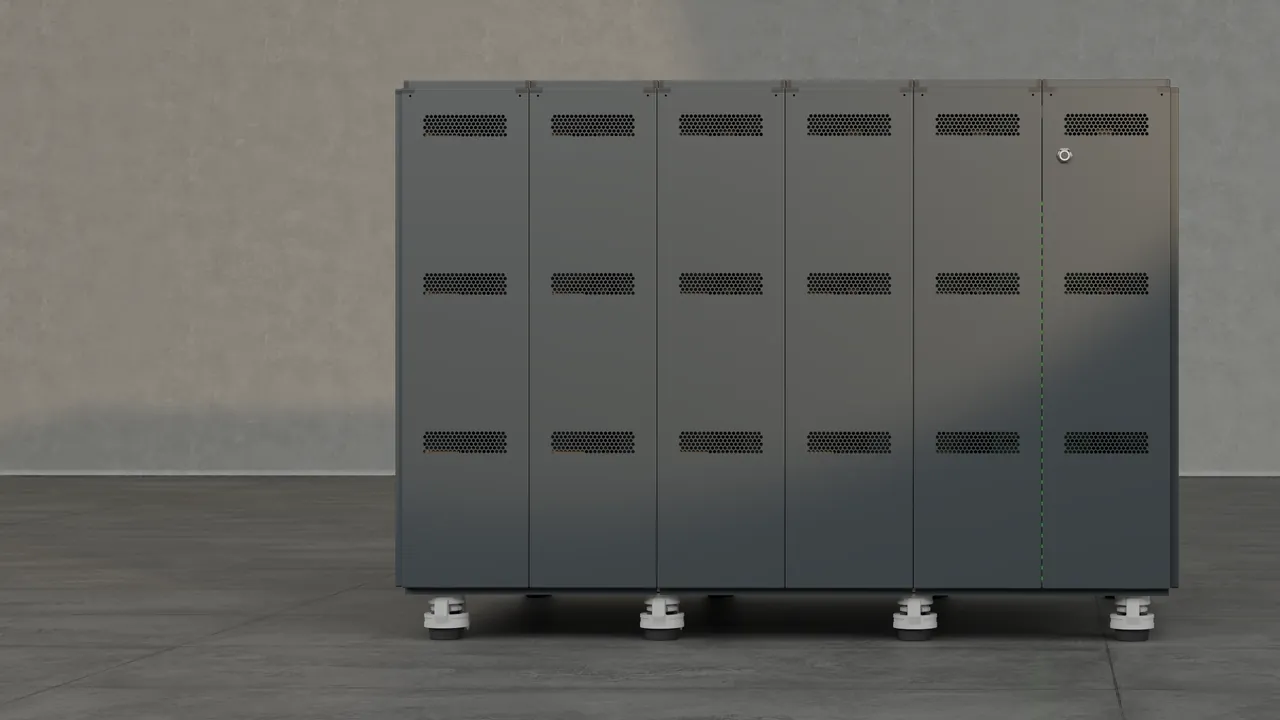

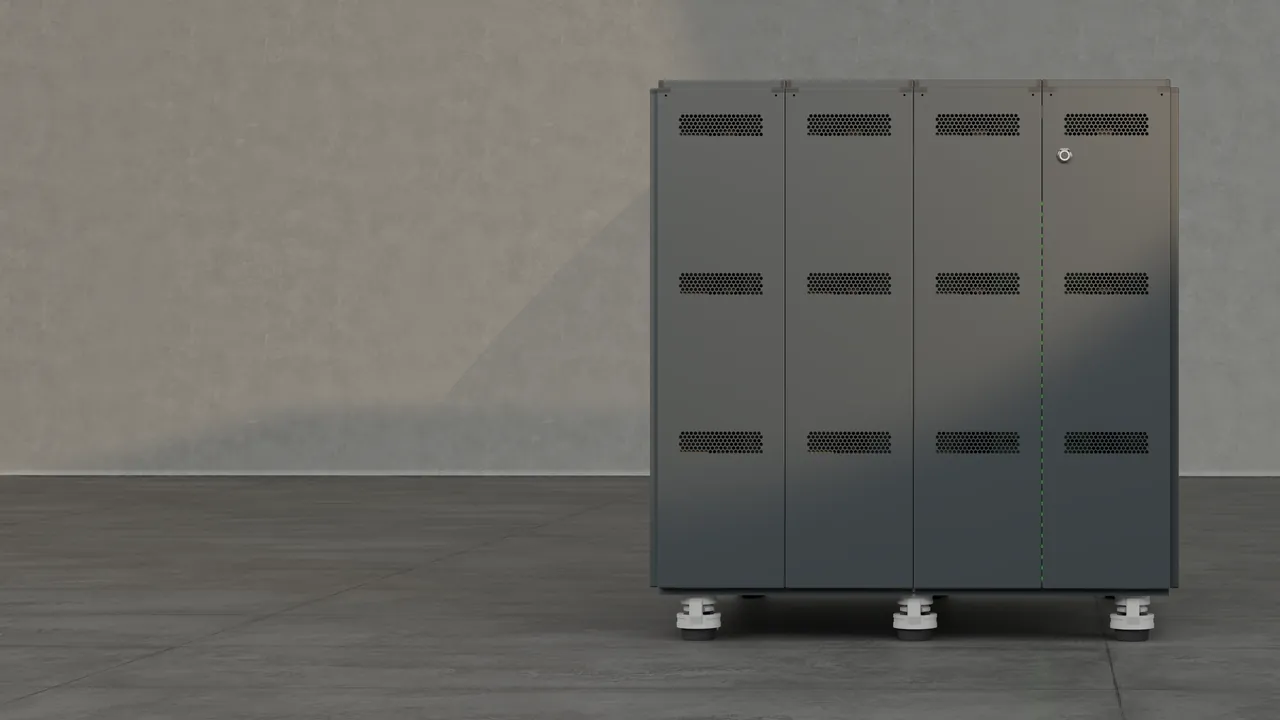

| Parameter | PS-LV.16 | PS-LV.32 | PS-LV.48 | PS-LV.96 | PS-LV.144 | PS-LV.192 |
|---|---|---|---|---|---|---|
| Energie & Elektrik | ||||||
| Zellchemie | Lithium-ion (LiFePO4) | Lithium-ion (LiFePO4) | Lithium-ion (LiFePO4) | Lithium-ion (LiFePO4) | Lithium-ion (LiFePO4) | Lithium-ion (LiFePO4) |
| Nennenergie (kWh) | 16,1 | 32,2 | 48,2 | 96,5 | 144,7 | 192,9 |
| Nutzbare Energie (kWh) | 16,1 | 32,2 | 48,2 | 96,5 | 144,7 | 192,9 |
| DoD (%) | 100 | 100 | 100 | 100 | 100 | 100 |
| Nennspannung (V) | 51,2 | 51,2 | 51,2 | 51,2 | 51,2 | 51,2 |
| Spannungsbereich (V) | 48,0–56,0 | 48,0–56,0 | 48,0–56,0 | 48,0–56,0 | 48,0–56,0 | 48,0–56,0 |
| Nennkapazität (Ah) | 314 | 628 | 942 | 1.884 | 2.826 | 3.768 |
| Leistung | ||||||
| Max. Dauerstrom (A) (Laden/Entladen) | 138 | 276 | 414 | 828 | 1.242 | 1.656 |
| Max. C-Rate (Laden/Entladen) | 0,4C | 0,4C | 0,4C | 0,4C | 0,4C | 0,4C |
| Max. Dauerleistung (kW) (bei Nennspannung) | 7,1 | 14,1 | 21,2 | 42,4 | 63,6 | 84,8 |
| Integration | ||||||
| Kommunikation (Wechselrichter / Monitoring) | CAN (Wechselrichter, RJ45) · Ethernet (Monitoring/Online) | |||||
| Lebensdauer & Compliance | ||||||
| Design Life (Jahre) | 15 | 15 | 15 | 15 | 15 | 15 |
| Normen / Prüfprogramm | IEC 62619:2022 · EN IEC 61000-6-2:2019 · EN IEC 61000-6-3:2021 · EN IEC 61000-6-1:2019 · EN IEC 61000-6-4:2019 | |||||
| Garantie¹ | 10 Jahre / 80 % Kapazität | 10 Jahre / 80 % Kapazität | 10 Jahre / 80 % Kapazität | 10 Jahre / 80 % Kapazität | 10 Jahre / 80 % Kapazität | 10 Jahre / 80 % Kapazität |
| Umwelt & Mechanik | ||||||
| Empf. Betriebstemp. (°C) | 15 - 35 | 15 - 35 | 15 - 35 | 15 - 35 | 15 - 35 | 15 - 35 |
| Temp. Laden (°C)² | 0 - 50 | 0 - 50 | 0 - 50 | 0 - 50 | 0 - 50 | 0 - 50 |
| Temp. Entladen (°C)³ | -10 - 50 | -10 - 50 | -10 - 50 | -10 - 50 | -10 - 50 | -10 - 50 |
| Schutzart | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 |
| Abmessungen B × H × T (mm) | 425 × 877 × 825 | 425 × 877 × 825 | 425 × 877 × 825 | 825 × 877 × 825 | 1224 × 877 × 825 | 1624 × 877 × 825 |
| Gewicht (kg) | 120 | 219 | 320 | 640 | 960 | 1.280 |
¹ Garantie: 10 Jahre bis 80 % Restkapazität. Zusätzlich gilt eine maximale Energiedurchsatzgrenze von 3,65 MWh pro kWh nutzbarer Energie; maßgeblich sind die Garantiebedingungen.
² Ladeleistung reduziert bei Temperaturen <10 °C.
³ Entladeleistung reduziert bei Temperaturen <0 °C.
Dokumente & Downloads
Produktunterlagen
- Download
Systemdatenblatt
Technische Kenndaten, Varianten und Eckwerte der PS-LV Produktfamilie.
- Download
EU-Konformitätserklärung
Freigegebene EU-Konformitätserklärung für die PS-LV Produktfamilie.
- Download
Benutzerhandbuch & Betriebsanleitung
Bedienung, Sicherheitshinweise und Betrieb der PS-LV Systeme.
- Download
Notfallinformation
Kurzhinweise für Einsatzkräfte und Notfallsituationen rund um die Produktfamilie.
Installation & Fachpartner
- Download
Installationsanweisung
Elektrische Installation und Inbetriebnahme für qualifiziertes Fachpersonal. Nur Elektrofachkraft.
- Download
Montage- und Aufstellanleitung
Mechanische Montage, Aufstellung und vorbereitende Installationsschritte.
- Download
Laden & Entladen
Anweisung zum sicheren Laden und Entladen der PS-LV Produktfamilie.
Vom Produkt zum Projekt
PS-LV ist der Speicher. Die Lösung entsteht im Gesamtsystem.
Wechselrichter, PV-Integration, Wallbox, Energiemanagement, Installation, Anmeldung, Inbetriebnahme und Monitoring werden auf den Lösungsseiten nach Zielgruppe eingeordnet.
Entwickelt und gefertigt im Allgäu, zellgenau überwacht und bis zur einzelnen Zelle reparierbar. So bleibt der Speicher über Jahre auf hoher Kapazität nutzbar.
